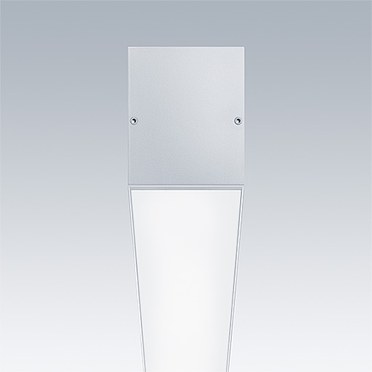

Equaline
Système de lignes lumineuses, flexible et modulaire, pour créer votre solution qui convient à n'importe quel espace
- La forme rectiligne et linéaire permet de s'intégrer aisément dans l'architecture
- Installation simple, en encastré dans les plafonds en placoplâtre et les plafonds modulaires ; possible en suspension, en plafonnier ou en mural, et à la verticale.
- Equaline facilite la vie des électriciens et des installateurs grâce à une configuration aisée, via notre configurateur MyProduct
- Corps en aluminium avec finition poudrée pour un look élégant et de haute qualité
- Diffuseur opale (PMMA) pour un éclairage diffus et prismatique (LRO) pour un éclairage conforme aux normes des bureaux (UGR<19)
- Versions non gradable (HF) et gradable DALI (HFIX)
- Grâce à la nouvelle fonction de température de couleur variable (VCT), façonnez votre installation pour en faire un lieu de concentration, de communication ou de détente selon vos besoins, au moment où vous le souhaitez, ou de façon définie
- POUR DEFINIR VOTRE LIGNE LUMINEUSE EQUALINE, VEUILLEZ UTILISER LE CONFIGURATEUR SUR NOTRE SITE INTERNET
Matériaux et finition
Corps : aluminium extrudé avec finition poudrée grise
Diffuseur : opale PMMA / prismatique LRO
Embout : aluminium avec finition poudrée
Installation et montage
Convient pour une installation encastrée, en plafonnier ou en suspension. Des kits d’installation sont nécessaires pour chaque type d'installation. Alimentation électrique depuis l’arrière du luminaire, avec un bornier sur la réglette LED. La connexion électrique entre les réglettes LED se fait par une simple connexion avec le système de passage en coupure et la connexion mécanique grâce à des connecteurs métalliques à l’intérieur du profilé. Disposition en lignes et aussi en angles en forme de L, U ou carrée. Optique opale (PMMA) pour des longueurs jusqu'à 100 m ou longueurs personnalisables. Optique prismatique LRO uniquement en lignes droites de 10 m maxi, et non recoupable.
Prescription
Un système de lignes lumineuses LED, flexible, avec corps en aluminium et diffuseur opale (PMMA) ou prismatique UGR<19 (LRO). Longueurs de 600, 1200 et 1800 mm pour luminaire simple dans les plafonds modulaires ainsi que 1000, 1250, 1500, 1750, 2000 et 3000 mm pour placoplâtre encastré, modulaire encastré, en saillie et suspendu. Longueur d’angle 541 mm (sans cadre), 546 mm (cadre mince - FS) et 553 mm (cadre large - F). Efficacité jusqu’à 92 lm/W. Peut être monté en individuel ou en continu. Fournit un flux lumineux jusqu’à 1760 lm/m.
▼ Profilé Equaline, sans cadre
Description | Type | Poids (kg) | Code SAP | ||||||
---|---|---|---|---|---|---|---|---|---|
EQL C L1000 LRO SRE | LED | 2.10 | 96631999 | ||||||
EQL C L1000 LRO WH | LED | 2.10 | 96632029 | ||||||
EQL C L1000 PM SRE | LED | 2.10 | 96631993 | ||||||
EQL C L1000 PM WH | LED | 2.10 | 96632023 | ||||||
EQL C L1250 LRO SRE | LED | 2.60 | 96632000 | ||||||
EQL C L1250 LRO WH | LED | 2.60 | 96632030 | ||||||
EQL C L1250 PM SRE | LED | 2.60 | 96631994 | ||||||
EQL C L1250 PM WH | LED | 2.60 | 96632024 | ||||||
EQL C L1500 LRO SRE | LED | 3.20 | 96632001 | ||||||
EQL C L1500 LRO WH | LED | 3.20 | 96632031 | ||||||
EQL C L1500 PM SRE | LED | 3.20 | 96631995 | ||||||
EQL C L1500 PM WH | LED | 3.20 | 96632025 | ||||||
EQL C L1750 LRO SRE | LED | 3.70 | 96632002 | ||||||
EQL C L1750 LRO WH | LED | 3.70 | 96632032 | ||||||
EQL C L1750 PM SRE | LED | 3.70 | 96631996 | ||||||
EQL C L1750 PM WH | LED | 3.70 | 96632026 | ||||||
EQL C L2000 LRO SRE | LED | 4.20 | 96632003 | ||||||
EQL C L2000 LRO WH | LED | 4.20 | 96632033 | ||||||
EQL C L2000 PM SRE | LED | 4.20 | 96631997 | ||||||
EQL C L2000 PM WH | LED | 4.20 | 96632027 | ||||||
EQL C L3000 LRO SRE | LED | 6.30 | 96632004 | ||||||
EQL C L3000 LRO WH | LED | 6.30 | 96632034 | ||||||
EQL C L3000 PM SRE | LED | 6.30 | 96631998 | ||||||
EQL C L3000 PM WH | LED | 6.30 | 96632028 |
▼ Profilé Equaline, angle, sans cadre
Description | Type | Poids (kg) | Code SAP | ||||||
---|---|---|---|---|---|---|---|---|---|
EQL CL C L541 PM SRE | LED | 2.20 | 96631961 | ||||||
EQL CL C L541 PM WH | LED | 2.20 | 96631963 | ||||||
EQL CL C L791 PM SRE | LED | 3.20 | 96633615 | ||||||
EQL CL C L791 PM WH | LED | 3.20 | 96633616 |
▼ Profilé Equaline, avec cadre
Description | Type | Poids (kg) | Code SAP | ||||||
---|---|---|---|---|---|---|---|---|---|
EQL C L1000 LRO WH F | LED | 2.10 | 96632017 | ||||||
EQL C L1000 PM WH F | LED | 2.10 | 96632009 | ||||||
EQL C L1200 LRO WH F | LED | 2.50 | 96632016 | ||||||
EQL C L1200 PM WH F | LED | 2.50 | 96632006 | ||||||
EQL C L1250 LRO WH F | LED | 2.60 | 96632018 | ||||||
EQL C L1250 PM WH F | LED | 2.60 | 96632010 | ||||||
EQL C L1500 LRO WH F | LED | 3.20 | 96632019 | ||||||
EQL C L1500 PM WH F | LED | 3.20 | 96632011 | ||||||
EQL C L1750 LRO WH F | LED | 3.70 | 96632020 | ||||||
EQL C L1750 PM WH F | LED | 3.70 | 96632012 | ||||||
EQL C L1800 LRO WH F | LED | 3.80 | 96632008 | ||||||
EQL C L1800 PM WH F | LED | 3.80 | 96632007 | ||||||
EQL C L2000 LRO WH F | LED | 4.20 | 96632021 | ||||||
EQL C L2000 PM WH F | LED | 4.20 | 96632013 | ||||||
EQL C L3000 LRO WH F | LED | 6.30 | 96632022 | ||||||
EQL C L3000 PM WH F | LED | 6.30 | 96632014 | ||||||
EQL C L600 LRO WH F | LED | 1.30 | 96632015 | ||||||
EQL C L600 PM WH F | LED | 1.30 | 96632005 |
▼ Profilé Equaline, angle, avec cadre
Description | Type | Poids (kg) | Code SAP | ||||||
---|---|---|---|---|---|---|---|---|---|
EQL CL C L553 PM WH F | LED | 2.20 | 96631962 | ||||||
EQL CL C L803 PM WH F | LED | 3.20 | 96633619 |
▼ Profilé Equaline, cadre étroit
Description | Type | Poids (kg) | Code SAP | ||||||
---|---|---|---|---|---|---|---|---|---|
EQL C L1000 LRO SRE FS | LED | 2.10 | 96632041 | ||||||
EQL C L1000 LRO WH FS | LED | 2.10 | 96632053 | ||||||
EQL C L1000 PM SRE FS | LED | 2.10 | 96632035 | ||||||
EQL C L1000 PM WH FS | LED | 2.10 | 96632047 | ||||||
EQL C L1250 LRO SRE FS | LED | 2.60 | 96632042 | ||||||
EQL C L1250 LRO WH FS | LED | 2.60 | 96632054 | ||||||
EQL C L1250 PM SRE FS | LED | 2.60 | 96632036 | ||||||
EQL C L1250 PM WH FS | LED | 2.60 | 96632048 | ||||||
EQL C L1500 LRO SRE FS | LED | 3.20 | 96632043 | ||||||
EQL C L1500 LRO WH FS | LED | 3.20 | 96632055 | ||||||
EQL C L1500 PM SRE FS | LED | 3.20 | 96632037 | ||||||
EQL C L1500 PM WH FS | LED | 3.20 | 96632049 | ||||||
EQL C L1750 LRO SRE FS | LED | 3.70 | 96632044 | ||||||
EQL C L1750 LRO WH FS | LED | 3.70 | 96632056 | ||||||
EQL C L1750 PM SRE FS | LED | 3.70 | 96632038 | ||||||
EQL C L1750 PM WH FS | LED | 3.70 | 96632050 | ||||||
EQL C L2000 LRO SRE FS | LED | 4.20 | 96632045 | ||||||
EQL C L2000 LRO WH FS | LED | 4.20 | 96632057 | ||||||
EQL C L2000 PM SRE FS | LED | 4.20 | 96632039 | ||||||
EQL C L2000 PM WH FS | LED | 4.20 | 96632051 | ||||||
EQL C L3000 LRO SRE FS | LED | 6.30 | 96632046 | ||||||
EQL C L3000 LRO WH FS | LED | 6.30 | 96632058 | ||||||
EQL C L3000 PM SRE FS | LED | 6.30 | 96632040 | ||||||
EQL C L3000 PM WH FS | LED | 6.30 | 96632052 |
▼ Profilé Equaline, angle, cadre étroit
Description | Type | Poids (kg) | Code SAP | ||||||
---|---|---|---|---|---|---|---|---|---|
EQL CL C L546 PM SRE FS | LED | 2.20 | 96631958 | ||||||
EQL CL C L546 PM WH FS | LED | 2.20 | 96631959 | ||||||
EQL CL C L796 PM SRE FS | LED | 3.20 | 96633617 | ||||||
EQL CL C L796 PM WH FS | LED | 3.20 | 96633618 |
▼ Réglette Equaline
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
EQL B 830 HF L1000 | 1.20 | 96631949 | |||||||
EQL B 830 HF L1000 HO | 1.10 | 96634929 | |||||||
EQL B 830 HF L1250 | 1.50 | 96631950 | |||||||
EQL B 830 HF L1250 HO | 1.32 | 96634930 | |||||||
EQL B 830 HF L1500 | 1.70 | 96631951 | |||||||
EQL B 830 HF L1500 HO | 1.55 | 96634931 | |||||||
EQL B 830 HF L1750 | 2.00 | 96631952 | |||||||
EQL B 830 HF L1750 HO | 1.77 | 96634932 | |||||||
EQL B 830 HF L2000 | 2.20 | 96631953 | |||||||
EQL B 830 HF L2000 HO | 2.00 | 96634933 | |||||||
EQL B 840 HF L1000 | 1.20 | 96631944 | |||||||
EQL B 840 HF L1000 HO | 1.10 | 96634924 | |||||||
EQL B 840 HF L1250 | 1.50 | 96631945 | |||||||
EQL B 840 HF L1250 HO | 1.32 | 96634925 | |||||||
EQL B 840 HF L1500 | 1.70 | 96631946 | |||||||
EQL B 840 HF L1500 HO | 1.55 | 96634926 | |||||||
EQL B 840 HF L1750 | 2.00 | 96631947 | |||||||
EQL B 840 HF L1750 HO | 1.77 | 96634927 | |||||||
EQL B 840 HF L2000 | 2.20 | 96631948 | |||||||
EQL B 840 HF L2000 HO | 2.00 | 96634928 |
▼ Réglette Equaline, angle
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
EQL CL B 830 HF L527x527 | 1.20 | 96631957 | |||||||
EQL CL B 830 HF L527X527 HO | 1.37 | 96634937 | |||||||
EQL CL B 840 HF L527x527 | 1.20 | 96631956 | |||||||
EQL CL B 840 HF L527X527 HO | 1.37 | 96634936 |
▼ Réglette Equaline, gradable
▼ Réglette Equaline, angle, gradable
Description | Type | Poids (kg) | Code SAP | ||||||
---|---|---|---|---|---|---|---|---|---|
EQL CL B 830 HFIX L527x527 | 1.20 | 96631955 | |||||||
EQL CL B 830 HFIX L527X527 HO | 1.37 | 96634935 | |||||||
EQL CL B 840 HFIX L527x527 | 1.20 | 96631954 | |||||||
EQL CL B 840 HFIX L527X527 HO | 1.37 | 96634934 | |||||||
EQL CL B 927-65 HFIX L777X777 | LED | 1.69 | 96633579 |
▼ Réglette Equaline, gradable, version secours
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
EQL B 830 HFIX L1500 E3D | 2.20 | 96631964 | |||||||
EQL B 840 HFIX L1500 E3D | 2.20 | 96631966 |
▼ Accessoires Equaline
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
EQL CON SET | 0.23 | 96632071 | |||||||
EQL COV LRO 1000 | 0.50 | 96632073 | |||||||
EQL COV PM 1000 | 0.28 | 96632072 | |||||||
EQL EC SET SRE L20 | 0.24 | 96632067 | |||||||
EQL EC SET SRE L9 | 0.24 | 96632061 | |||||||
EQL EC SET WH L20 | 0.24 | 96632065 | |||||||
EQL EC SET WH L9 | 0.27 | 96632059 | |||||||
EQL F EC SET WH L20 | 0.27 | 96632066 | |||||||
EQL F EC SET WH L9 | 0.27 | 96632060 | |||||||
EQL FS EC SET SRE L20 | 0.24 | 96632070 | |||||||
EQL FS EC SET SRE L9 | 0.24 | 96632064 | |||||||
EQL FS EC SET WH L20 | 0.24 | 96632069 | |||||||
EQL FS EC SET WH L9 | 0.24 | 96632063 | |||||||
SLOIN slim/EQL/SLOT1/SLOT2 DV Kit | 0.20 | 22169873 |
▼ Accessoires d’installation Equaline, encastré placo-plâtre et modulaire
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
EQL MOD HTB BRACKET FRNT SET | 0.30 | 96631974 | |||||||
EQL MOD HTB BRACKET SD 1200 SET | 1.40 | 96631973 | |||||||
EQL MOD HTB BRACKET SD 600 SET | 0.70 | 96631972 | |||||||
EQL MOD VTB BRACKET SET | 0.35 | 96631969 | |||||||
EQL MOUNT NIV PB SET | 0.35 | 96631968 | |||||||
SLN2/SLOIN/EQL MOUNT NIV PB SET | 0.34 | 22169303 |
▼ Accessoires d’installation Equaline, plafonnier et suspension
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
EQL WALL MOUNTING TOOL | 0.30 | 96631971 | |||||||
SLN2/SLOIN/EQL WALL BRACKET SRE | 0.16 | 22170338 | |||||||
SLN2/SLOIN/EQL WALL BRACKET WH | 0.16 | 22171124 | |||||||
SLN2/SLOIN/SLOIN slim/EQL mount disc SET | 0.00 | 22169965 | |||||||
SLN2/SLOIN/SLOT2 EQL ASI1 SR E-L | 0.10 | 22157368 | |||||||
SLN2/SLOIN/SLOT2/EQL ASI1 WH E-L | -0.10 | 22156788 | |||||||
SLN2/SLOIN/SLOT2/EQL ASI2 SR E-L | -0.20 | 22157369 | |||||||
SLN2/SLOIN/SLOT2/EQL ASI2 WH E-L | -0.20 | 22156789 | |||||||
TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI1 O-L | 0.07 | 22169178 | |||||||
TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI2 O-L | 0.80 | 22169179 | |||||||
TECTON/CONTUS/SLN2/SLOIN/SLOT2/EQL AD | 0.20 | 22169175 |
