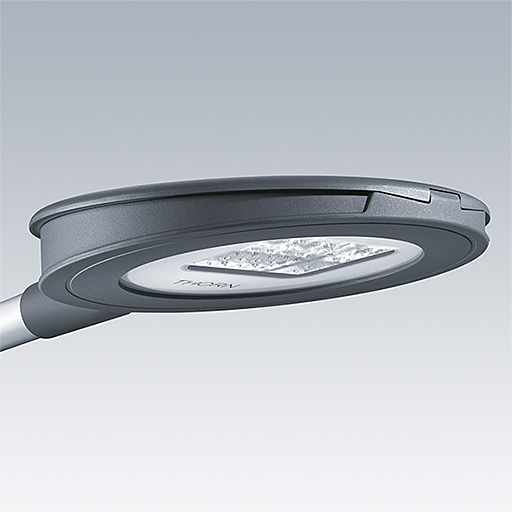

Dyana

Lanterne routière élégante et efficiente offrant un éclairage optimisé pour les routes jusqu’à la classe M2

Versatilité : 13 sorties lumineuses (jusqu’à 21500 lm), fixations par le haut et latérale et deux optiques pour une vaste gamme de projets d’éclairage des classes S à Me2.
Système optique R-PEC® très performant, offrant le choix entre plusieurs distributions lumineuses. Version avec coupe-flux arrière intégré sur demande.
Robuste et pérenne (IP66 / IK10) avec des matériaux de haute qualité
Gamme de crosses et de mâts coordonnés SATYS 2, offrant une parfaite harmonie avec l’environnement urbain

Matériaux et finition

Corps, couvercle et manchon: fonderie d’aluminium (EN AC-47100), finition peinture poudre gris anthracite texturé. Classe de corrosion standard : C3. Classe de corrosion standard C5 conforme à ISO 9223 :2012.
- Fermeture: verre plat trempé ép. 5 mm
- Joint: éthylène-propylène (EPDM)

Installation et montage

Optique pour route étroite optimisée (NR) et rue large (WS) pour un bon contrôle et un confort supérieur.
Gamme spéciale de mâts et supports Dyana (gamme Thorn).
Montage latéral avec emmanchement Ø 60 mm, inclinaison = 0°, -5°.
Montage en top avec emmanchement Ø 60 mm et 76 mm en série, inclinaison 5°, 10°. Manchon fixé par 2 vis.
Section mince de seulement 92 mm d’épaisseur. Ouverture par le dessus. Livré complet et prêt à installer, dans un seul carton. Poids : 15 kg max. Option pour emmanchement Ø 76 mm avec broche en accessoire.

Prescription

To specify state:
IP 66 aluminium decorative streetlighting lantern in 2 sizes. Side entry and top mountings, 60mm and 76mm diameters options of tiltings. With options for dimming, CLO (constant light output) and presence detection.
As Thorn Dyana LED.

▼ Dyana LED taille 1

Description	Puissance système (W)	Flux sortant (lm)	Type	Poids (kg)	Code SAP
DYANA LED 24L70 NR 740 CL2 MLE60 Glisser-Déposer dans Ecocalc Glisser-Déposer dans Dialux Glisser-Déposer dans Relux	52	6988	LED	10.84	96261125
DYANA LED 36L100 NR 740 CL1 MLE60 Glisser-Déposer dans Ecocalc Glisser-Déposer dans Dialux Glisser-Déposer dans Relux	114	11490	LED	11.60	96264391
DYANA LED 36L70 NR 730 CL2 MLE60 Glisser-Déposer dans Ecocalc Glisser-Déposer dans Dialux Glisser-Déposer dans Relux	76	9496	LED	10.85	96269043

▼ Dyana LED taille 1, bi-puissance

Description	Puissance système (W)	Flux sortant (lm)				Type		Poids (kg)	Code SAP
DYANA LED 36L100 NR 740 BP CL1 MLE60 Glisser-Déposer dans Ecocalc Glisser-Déposer dans Dialux Glisser-Déposer dans Relux	114	11490				LED		11.60	96264390
